環境要求：系統中用于機房、調度室的設備，能在下列條件下正常工作：

a）環境溫度：15℃~35℃；

b）相對濕度：45%～75%；

c）溫度變化率：小于10℃/h，且不得結露；

d）大氣壓力：86 kPa～106kPa；

e）GB/T 2887-2010規定的塵埃、照明、噪聲、電磁場干擾和接地條件。

除有關標準另有規定外，系統中用于煤礦井下的設備在下列條件下正常工作：

a）環境溫度：0℃~+40℃；

b）平均相對濕度：≤95％(＋25℃)；

c）大氣壓力：80～106kPa；

d）有爆炸性氣體混合物，但無顯著振動和沖擊、無破壞絕緣的腐蝕性氣體。

1、“七遙”功能

（1）遙控：高低壓開關的分合閘控制操作、保護信號復位操作、掛接檢修牌，在模塊及系統主機上都可以進行電路的分、合閘操作。

（2）遙測：對高低壓開關終端模塊電力參數和變量遠程傳送實時測量。

（3）遙調：在模塊及系統主機上可就地/遠程在線進行對高低壓開關終端模塊額定參數遠程、就地讀取和整定實時遙調。

（4）遙信：實時監視開關分合位置、風電瓦斯電開關量狀態、控制輸出狀態、各故障 報警狀態等信號量。

（5）遙視：具備變電所視頻監控。

（6）遙脈：系統具備高低壓開關的遙脈功能，經系統計算可實現電度系統的班報、日報、月報等報表。

（7）遙試：系統具備地面做遠方實驗功能。具有模擬現場試驗場景的能力。

2、 實時供電狀態、 環境監視功能：

（1）上傳所有監控電力線路的實時數據（電流、電壓、功率、功率因數、用電量、零序電壓、零序電流、絕緣電阻值等參數），運行狀態（分閘、合閘、故障）和故障 情況（故障發生時間、造成故障的原因）到地面監控的計算機，使控制室值班人員可以及時了解電力系統的運行狀況。

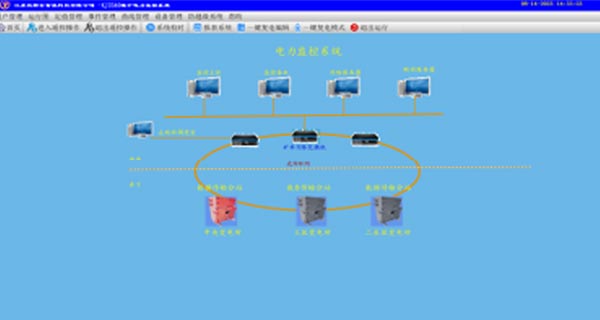

（2）地面主機實時顯示并監測開關設備的運行情況，在界面上按順序排列同時顯示各個變電所每一臺開關的運行情況，用戶通過操作可以直觀地觀察到設備的實時電壓、工作電流、及開關分合閘狀態等電力參數。

（3）可對各個變電所的開關進行實時數據分析，用動態直方圖表示各開關的電壓變化情況。

3、 管理功能：

（1）系統管理功能：提供修改密碼、修改用戶權限、登陸系統及鎖定系統菜單，管理者通過該功能設置用戶不同的部門使用權限，實現安全管理；

（2）提供開放的數據接口，可以根據用戶要求提供“供電安全監控系統”數據庫或者WEB模式的數據接口；

（3）數據庫管理：采用實時數據庫技術，滿足系統數據的實時讀取與訪問。

（4）實現電力系統運行狀況，安全管理，歷史記錄等的綜合查詢，統計功能，使其成為一個綜合性系統工程，既面向設備管理又面向生產管理。

4、預警報警功能：

（1）開關變位報警、事故報警、保護動作報警、可通過設置上限、上上限、下限、下下限、改變速率、偏差等實現電壓電流越限預警、報警，在出現開關跳閘后可迅速判斷故障所在范圍，實現故障優先報警。

（2）能動態的顯示越限、故障報警，工作人員可隨時掌握電網運行狀態，發生越限、故障時，系統能發出聲音報警，同時在報警信息窗口顯示其報警類型、報警狀態、報警時間等，并可通過選配組件實現語音報警。

（3）在上位機的每一步操作系統都要進行精確記錄并語音播報操作內容，以防止操作員做出不當動作。

5、快速恢復送電一鍵恢復功能：由于變電所存在大面積停電的情況，使用快速恢復送電一鍵恢復功能，就可以達到快速而準確的開關送電的目的?？梢灶A(yù)先設置好送電的開關順序，開關合閘間隙一般為十秒鐘左右。在出現了大面積停電的情況，利用此功能就可以到達快速，準確，方便的送電。

6、具備防越級跳閘功能：防越級跳閘功能，防越級等級不低于7級，上位機系統可詳細顯示出每級參數、斷線、閉鎖動作值等信息。

7、具有供電系統故障追查定功能：當監控系統內的開關出現變位、故障等異常情況時，系統會記錄動作開關的時間等綜合數據以及相應開關的上、下、級開關數據進行對比分析，判斷極有可能出現故障的位置區間及故障類型，以便工程師進行分析判斷并快速查出故障原因，恢復正常供電。

8、系統軟件具有容錯功能：系統具有自我檢測功能，自動監測出故障點的區段，作出對應處理，保證系統在使用時處于完好狀態。當出現鼠標、鍵盤操作錯誤，盤片讀寫錯誤或打印機沒連機等故障時，不影響整個系統軟件的運行。

9、系統具備標準的OPC接口：系統具備較強的可擴展性，可接入其他具 備標準OPC接口的項目，便于接入礦井自動化信息平臺，實現各系統數據共享，可 無償提供后期接入礦井自動化信息平臺所需的通訊協議、數據和技術支持等。

10、雙機切換功能：統具備操作雙機、雙電源互備， 一旦其中一個出現故障，備用設備立即切換為工作模式，備用電源至少持續運行24h，保證系統軟件持續、穩定、可靠地與現場自動化設備通訊, 不間斷監控電網安全狀況，歷史數據可以保存10年

11、數據備用功能：系統具有數據自動備份功能，在不同硬盤上進行自動數據備份。

1、系統技術參數 ：

（1） 開關變位時， 音響報警時間不大于1秒，控制命令輸出不大于2秒。開關量狀態信號變位時，

（2）音響報警響應時間不大于1秒，畫面推出時 ，間不大于2秒。

（3） 模擬量采樣精度：交流量≤0.5％。功率量≤0.5％。

（4） 遙控、遙調正確率100％。

（5） 遙測合格率大于99.99％。

（6） 遙測綜合誤差小于0.5％。

（7） 遙信量：遙信正確率≥99.99%.

（8）事故時遙信變位傳送時間<ls。

（9）遙測刷新時間<lS。

（10）遙控遙調命令傳送時間 <1s。

（11）畫面調用實時響應時間 <1s。

（12）遙測量：U、I：0.2%；

（13）事故順序記錄分辯率小于等于2ms.

2、系統巡檢周期：系統巡檢周期不大于30s，并符合監控要求。

3、調節響時間：調節響時間不大于系統巡檢周期。

4、畫面響時間：調出整幅畫面85%的響時間不大于2s，其余畫面不大于5s。

5、誤碼率：不大于10。

6、傳輸距離上限：工控機至交換機之間的傳輸距離上限：50m（五類雙 絞線)；交換機至KTG220地面用光端機之間的傳輸距離上限：50m（五類雙絞線)； KTG220地面用光端機至電力傳輸分站之間的傳輸距離上限：10Km（發射光功率-15dBm～-5dBm；接收靈敏度-30dBm；使用MGTSV礦用單模光纜；光纖接點總數12個，其中熱熔接點5個，冷熔接點5個，活動連接點2個)。

7、備用電源工作時間：在電網停電后，備用電源能保證系統連續監控時間不小于2 h。

8、存儲時間：存儲時間滿足下列要求， 重要開關的實時監測值存盤記錄保存7d以上；模擬量統計值、報警/解除報警時刻及狀態、開關狀態及變化時刻、累計量值、設備故障/恢復正常工作時刻及狀態等 記錄保存1年以上。 當系統發生故障時，丟失上述信息的時間長度 不大于5min；

9、統計值時間：模擬量統計值是5min的統計值。

10、供電距離：向傳感器及執行器遠程本安供電距離不小于2km。

11、累積量時間間隔：累計量時間間隔不大于系統巡檢周期。

12、傳輸性能： 1)工控機至交換機： a)傳輸方式：TCP/IP電纜傳輸方式； b)傳輸速率：10/100/1000Mbps； 2)交換機與KTG220地面用光端機： a)傳輸方式：TCP/IP電纜傳輸方式； b)傳輸速率：10/100/1000Mbps； 3)KTG220地面用光端機與電力傳輸分站： a)傳輸方式：TCP/IP光傳輸方式； b)傳輸速率：10/100/1000Mbps；

13、電源波動適能力：供電電壓在規定的電壓波動范圍內變化時，系統的 主要功能和主要技術指標不低于本標準的要求。

14、工作穩定性：系統進行工作穩定性試驗，通電試驗時間不小于7d，其主要功能和主要技術指標不低于本標準的要求。

15、防爆性能：系統中的產品及關聯設備應符合GB3836.1-2010、 GB3836.2-2010及GB3836.4-2010的規定，其圖樣及產品必須經過指定的檢驗單位檢驗，并取得“防爆合格證”和“安全標志”，防爆關聯配接設備應進行防爆關聯審查和檢驗，取得防爆關聯審查檢驗合格證明。
